Capture CIS 新增零件庫(Library) 自建零件庫

本教學使用Capture CIS 17.X

這裡以建立一個Library,並新增Header2*1為例子
看圖說故事~
新增Library檔案

右鍵存檔

輸入Library名稱

右鍵在零件庫中新增元件

輸入零件屬性

虛線為符號繪圖範圍,虛線外為pin放置處

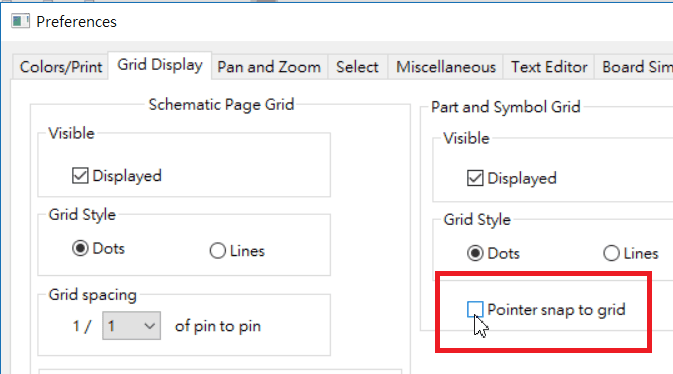

調整不對齊格線較好畫符號1

調整不對齊格線較好畫符號2

紅框是放pin的工具,一個是放置單支pin,另一個是陣列
其他工具應該不用多作說明,就跟小畫家一樣


先來放置pin吧(此圖為接腳屬性框)

Shape選單可以調整接腳屬性
(長短、屬性外觀)(Line占用3格長度、Short占用1格)

放置在適合的地方,並畫上框框

在這裡可以編輯該元件的屬性內容

我想把pin的名稱隱藏起來~
註:也可以隱藏number(裡面還有其他設定請自行摸索)

調整虛線範圍和接腳位置

調整完成後發現該元件並不需要Value
(用來標示電阻值...等)

對著Value點擊兩下後,選擇Do Not Display

設定完成後,Ctrl+S,Ctrl+F4
(存檔、關閉)

可以看到剛剛新增的元件已經在Library內囉
