這裡以建立一個電源供應block為例
 |

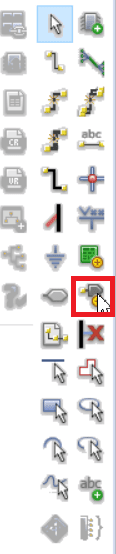

| 點擊電路方塊圖工具 |
 |
| 輸入方塊圖名稱以及電路圖名稱 |
 |
| 繪製大概範圍 |
 |
| 放置進出點 註：必須在方塊圖呈現粉紅色狀態(選取狀態) |
 |
| 鍵入進出點名稱，並選擇進出點的類型(type) |
 |
| 將所有進出點放置後並調整至合適大小 |
 |
| 不要的東西可以省略(點擊兩下) |
 |
| 選擇Do not display |
 |
| 完成後對著方塊圖點擊兩下，鍵入方塊圖對應的電路圖名稱 |
 |
| 會看到剛剛的Port已經自動產生在電路圖中 |
 |
| 電路圖繪製完成後Ctrl+S、Ctrl+F4(儲存、關閉) |
 |
| 把剛剛建立完成的方塊圖與其他電路連接，完成階層式電路設計 階層式電路設計看起來是否較為簡潔有力呢? |
