電子骰子製作(使用7400、7492、NE555、7805四顆ic)

首先，當然是先寫真值表，BUT在那之前我們要先規劃好LED位置，本篇的LED規畫如下：

真值表/布林代數：

再來把解碼電路電路畫出來，在那之前大家要先看過數位電路邏輯閘轉換筆記會比較好懂
以下電路使用一顆7400完成

接下來要處理計數訊號的產生，我們設計的計數訊號是一個除6的計數，而符合我們設計的IC就是7492
這是一顆用來除6或除12專用的IC，我們從資料手冊截取其中一個頁面來做介紹：

最後我們的計數電路長這樣:
(CKA=CP0,CKB=CP1,R0(1)=MR1,R0(2)=MR2,QD=Q3,QC=Q2,QB=Q1,QA=Q0)

將兩個電路結合後：

如果只是要在麵包板上做實驗，這樣就夠了，但如果想要做成PCB那當然要有一個CLK的時脈產生電路才方便，最好再加一個5V的穩壓電源，才是一塊完整的PCB電路。

這是第一次畫出來的PCB，結果發現穩壓IC沒放電容、忘記放按鈕；就在我找到可以放按鈕的地方時意外發現按鈕卡在板邊的想法超讚的

這是將這塊PCB修好之後的測試影片:

確定功能沒問題後，就可以畫一塊正式的PCB啦!
因為按鈕卡在板邊實在是很好用，所以這塊正式版的設計我故意將按鈕設計卡在板邊；你會發現這塊PCB幾乎整塊都有舖銅，而且找不到死銅(我檢查應該是沒死銅了才對)，這是針對PCB雕刻機所做的優化處理，這樣可以加快加工速度，而25mil的間距也不會太難焊

推薦的焊接順序如下:跳線(紅色的部分)>>電阻>>NE555、7492、7400>>電容>>穩壓IC
另外P1那邊有4個洞，大家可以自由發揮，像是9V的電池扣或者超或5V的電池盒...等等
然後7492有一些空接的pin，照理說可以鋪銅到其他訊號是沒問題的，大家可以試試看!

正式版  測試影片:

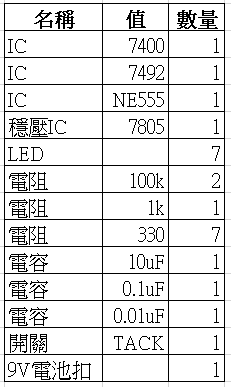

參考材料清單：

附上一張高職時的設計稿：(日期約為103.11~104.1)
